Пенометалл

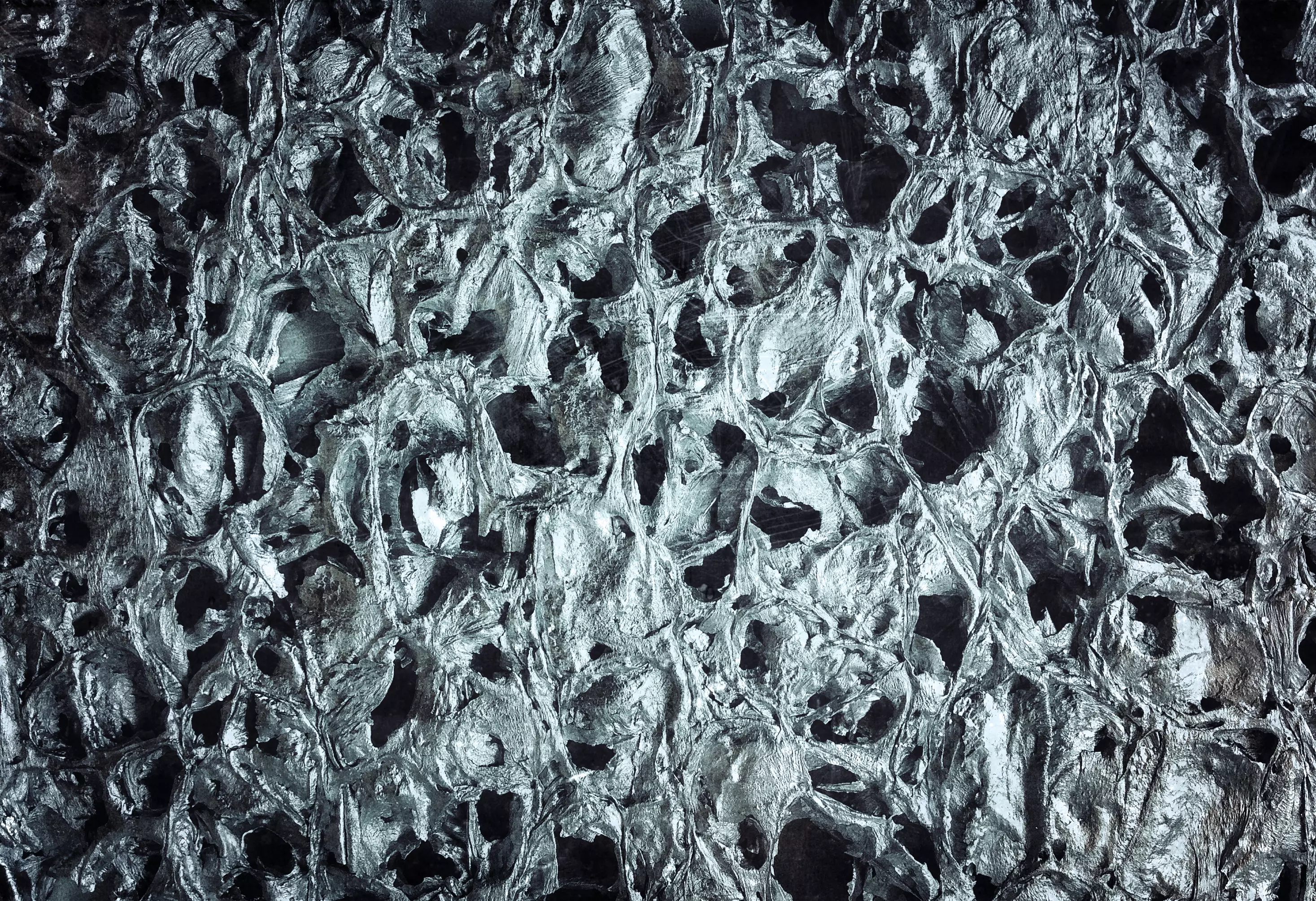

Пенометалл получают введением в расплав порообразующих веществ (преимущественно гидридов Ti, Zr, Ba, Li), которые, разлагаясь, вспенивают металл и заполняют металлические ячейки газом (водородом). Пенометалл изготовляют также смешением металлического порошка с веществами, активно выделяющими газ при нагревании; такую смесь помещают в пресс-форму и нагревают до температуры плавления металла, при этом выделяющийся газ вспенивает металл, заполняя форму. Образовавшуюся ячеистую структуру фиксируют быстрым охлаждением.

Наиболее изучен и распространён пеноалюминий, полученный вспениванием прессованной порошковой заготовки (смесь порошков алюминия и гидрида титана). В середине 20 в. центры по разработке технологии получения пеноалюминия практически одновременно возникли в Германии и СССР, позднее – в Японии, Китае, Cловении, Австрии, Франции и других странах. Этот материал обладает уникальными физико-химическими свойствами – легче воды в 1,5–2 раза, не горит, изолирует звук, снижая уровень шума на 30–40 %, поглощает электромагнитное излучение (в 5 раз эффективнее специальных сталей), рассеивает энергию удара, экологически чистый (при его нагреве образуется и выделяется только вода). После деформационного упрочнения его прочность может достигать прочности литого металла при вдвое меньшей плотности.

Из пенометалла изготавливают слитки круглого или прямоугольного сечения, полосы, листы, гранулы, фасонные заготовки. Пенометалл легко поддаётся механической обработке, пайке, сварке. Пенометалл с закрытыми порами применяют как конструкционный материал в космической технике, судо- и машиностроении, строительстве и др.; пенометалл с открытыми порами как фильтр, испаритель-охладитель, а также в качестве тепловой защиты (пенометаллы, пропитанные водой).
