Структурная формула
Структу́рная фо́рмула, формула химического соединения, представляющая собой графическое изображение молекулярной структуры (определяемой методами структурной химии) и отражающая то, как атомы могут быть связаны в реальном трёхмерном пространстве. В отличие от химических формул, которые имеют ограниченное количество символов и обладают лишь ограниченной описательной способностью, структурные формулы обеспечивают более полное геометрическое представление о молекулярной структуре. Многие химические соединения существуют в разных изомерных формах, которые имеют разные энантиомерные структуры, но одну и ту же химическую формулу. Существуют две разновидности структурной формулы – плоскостная (2D) и пространственная (3D):
Плоскостные структурные формулы могут изображаться по-разному. Выделяют краткую графическую формулу, в которой связи атомов с водородом не указываются:
В скелетной графической формуле, которую наиболее часто используют при изображении строения органических соединений, не только не указываются связи углерода с водородом, но и не обозначаются связи, соединяющие атомы углерода друг с другом и другими атомами:

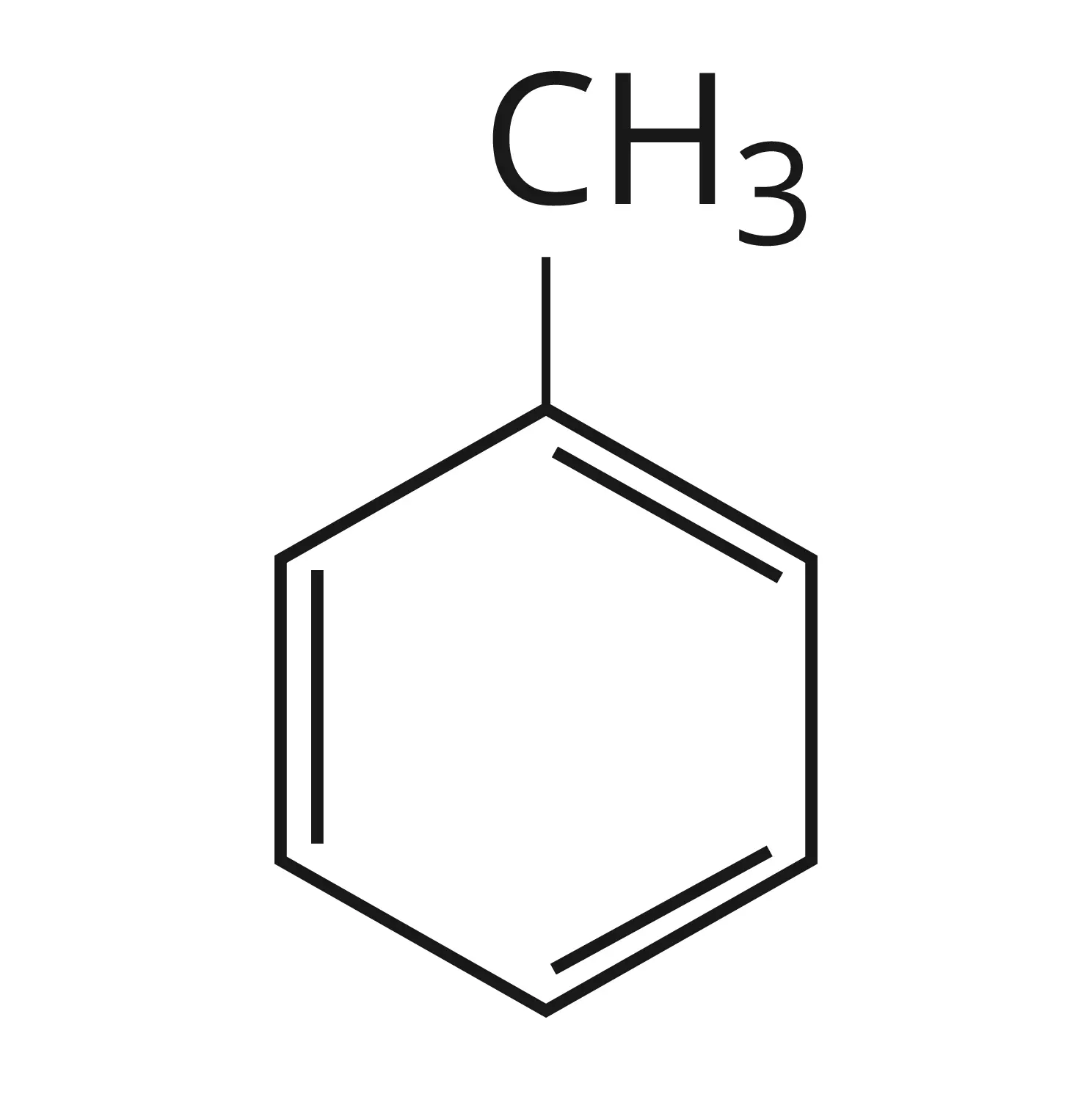

Для органических соединений ароматического ряда используются специальные структурные формулы, изображающие бензольное кольцо в виде шестиугольника:
